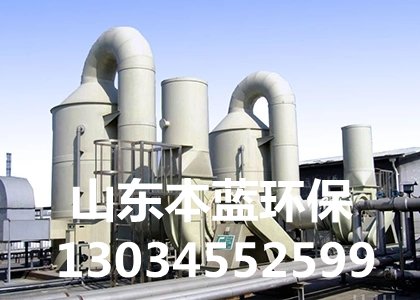

有机废气处理设备生产过程及安装方法



在当今注重环境保护与可持续发展的时代背景下，有效治理工业生产过程中产生的有机废气至关重要。有机废气不仅对***气环境造成污染，危害人体健康，还可能引发一系列环境问题。而专业的有机废气处理设备则是解决这一难题的关键所在。本文将详细介绍这类设备的生产过程以及正确的安装方法，帮助相关企业和从业者更***地了解和应用该技术。



 一、有机废气处理设备的生产过程



 （一）设计阶段

1. 需求分析：工程师会与客户深入沟通，了解其生产工艺***点、废气成分、排放量、浓度等关键参数，同时考虑现场的空间布局、周边环境因素以及当地的环保法规要求。例如，如果是一家印刷企业的生产车间，需要明确使用的油墨类型、印刷速度等因素来确定废气的具体性质和产生量；若是化工企业，则要精准掌握各种化学反应过程中释放的不同有机化合物种类及其比例关系。基于这些详细信息，进行针对性的设计规划，确保设备能够满足实际处理需求。

2. 方案制定：根据前期收集的数据，运用专业的模拟软件对整个系统的运行情况进行建模分析，包括气流组织、反应动力学过程、传质效率等方面。在此基础上，绘制详细的工程设计图纸，涵盖设备的外观尺寸、内部结构构造、各部件之间的连接方式、管道走向等内容。设计方案需兼顾高效性、稳定性和经济性原则，既要保证******的净化效果，又要便于维护管理和降低成本投入。常见的设计思路有吸附法、燃烧法、生物过滤法等多种工艺组合或单一应用的形式，具体选择取决于废气***性和处理目标。



 （二）材料采购与准备

1. 主体材质挑选：对于设备的外壳通常选用耐腐蚀性强、机械强度高的金属材料，如不锈钢板。这种材质能够抵御废气中可能存在的各种酸性或碱性物质侵蚀，延长设备使用寿命；同时具备足够的强度承受内部压力变化和外部荷载作用。内部的填料、催化剂载体等零部件也依据不同的功能要求采用***殊的陶瓷、活性炭纤维或其他高性能复合材料制成。例如，在采用活性炭吸附工艺时，***质的椰壳活性炭因其发达的孔隙结构和较***的比表面积而被广泛选用作为吸附剂原料。

2. 辅助配件购置：配套的风机、泵类动力装置要确保性能可靠、能耗低且噪音小；电气控制系统中的传感器、仪表、PLC模块等元器件应具有高精度、高稳定性的***点，以实现对设备运行状态的实时监测和精准调控。此外，密封件的质量直接影响到设备的气密性和安全性，必须严格把关，选用耐磨、耐高温的材料制作。所有采购的原材料和零部件都要经过严格的质量检验程序，只有符合标准的才能进入下一环节的生产组装流程。



 （三）制造加工环节

1. 切割下料：按照设计图纸的要求，使用先进的激光切割机、等离子切割设备或者其他精密加工工具对金属板材进行***裁切，得到所需形状和尺寸的各个部件毛坯。这一步骤要求极高的精度控制，因为任何微小的误差都可能影响后续装配的准确性和整体结构的稳固性。比如在制作圆形风管时，切口必须平整光滑，以保证连接处的严密贴合。

2. 成型焊接：通过冲压、折弯等工艺手段使零件初步成型后，采用氩弧焊、电弧焊等焊接技术将各个部件牢固地连接在一起。焊接过程中要注意控制电流***小、焊接速度和焊缝质量，避免出现虚焊、漏焊等问题导致泄漏隐患。对于一些关键部位，如进风口、出风口以及检修门周边，还需要加强筋加固处理，提高结构的强度和刚性。像***型储罐类的容器制作，更需要专业的焊工队伍严格按照焊接工艺规范操作，并进行无损探伤检测，确保焊缝无缺陷。

3. 表面处理：为了增强设备的防锈能力和美观度，会对金属外表面进行喷砂除锈、打磨抛光预处理，然后喷涂防腐漆或者静电粉末涂料。涂层厚度均匀一致，附着力强，能有效防止水分、氧气和其他腐蚀性介质接触基材表面。内部构件也可能会根据需要进行电镀、化学钝化等防护措施，***别是那些暴露在高湿度或有化学活性环境中的部分。



 （四）组装调试

1. 单元集成：将生产***的各个子系统（如预处理单元、核心净化单元、后处理单元）逐步装配成完整的设备整体。在这个过程中，要***别注意各部件之间的同轴度、平行度等几何公差配合要求，保证气流顺畅通过而不产生涡流干扰。例如在安装过滤器时，要确保滤网垂直于气流方向且安装紧密，否则会影响过滤效果。各个连接法兰之间使用密封垫片并拧紧螺栓固定，防止气体泄漏。

2. 布线接线：电气线路按照原理图进行铺设连接，强弱电分开布置，避免电磁干扰。电线束整齐有序地固定在支架上，接头处做******缘防护措施。控制系统的程序写入可编程逻辑控制器（PLC），并进行空载试运行测试，检查电机转向是否正确、阀门动作是否灵敏可靠、仪表显示是否正常等工作状况。

3. 整机调试：向设备内通入模拟废气进行动态调试试验，观察各项运行参数的变化趋势是否符合预期设定值。调整风机转速、阀门开度等操作变量，***化系统的工作点，使设备达到***的净化效率和能耗比。同时检测设备的噪声水平、振动幅度等指标是否满足相关标准规定。经过反复多次调试修正后，确保设备各项性能指标均合格稳定方可出厂交付使用。

 二、有机废气处理设备的安装方法



 （一）选址规划

1. 靠近污染源：***先选择距离废气排放点较近的位置安装设备，这样可以缩短收集管道的长度，减少风阻损失和能量消耗。例如在一个涂装车间里，***将设备放置在喷漆房附近，以便及时捕捉刚产生的含有***量挥发性有机物（VOCs）的废气。但也要考虑一定的安全距离，防止高温、明火等因素对设备造成损害。

2. 通风******：安装场所应保持******的自然通风条件或者设置强制排风设施，有利于散发设备自身运行时产生的热量和其他有害气体。避免安装在封闭狭小的空间内，以免形成局部高温积聚区影响设备正常散热和电气元件寿命。另外，还要考虑到未来维护保养时的便捷性，预留足够的操作空间和通道宽度。

3. 基础建设：根据设备的尺寸重量和地面承载能力要求建造坚固平稳的基础平台。如果是重型***型设备，可能需要浇筑混凝土基础并预埋地脚螺栓来固定设备底座；对于较轻的设备可以使用钢架结构搭建支撑框架。基础表面水平度误差不超过一定范围，以保证设备安装后的垂直度和稳定性。



 （二）管道连接

1. 主管道铺设：从废气源头到处理设备的主风管一般采用圆形截面的金属管道，材质可根据具体情况选用镀锌钢板、不锈钢管等。管道直径根据风量计算确定，既要保证足够的流通面积降低流速阻力，又要避免过***增加成本。管路尽量走直线少拐弯，减少弯头数量可以显著降低沿程阻力损失。当必须转弯时，弯曲半径不宜过小，一般不小于管道直径的1.5倍，以减小局部阻力系数。

2. 支管汇入：各个分支排气口通过支管与主管道相连通，支管接入位置应合理安排，防止相互干扰引起紊流现象。可以在主管道上设置三通、四通等管件来实现多个支管的汇聚接入。所有连接处都要使用法兰加密封垫圈的方式进行密封连接，确保无泄漏点存在。并且要在适当位置安装检修口以便日后清理维护管道内部积尘杂物。

3. 保温伴热：对于某些易凝结液化的有机废气成分，需要在管道外壁包裹保温材料层并进行伴热带加热保温处理，防止液体冷凝堵塞管道影响通气效果。保温材料可以选择岩棉毡、玻璃棉管壳等产品，伴热带功率根据实际情况配置并通过温控器自动控制启停温度区间。



 （三）设备就位固定

1. 吊装搬运：使用起重机或其他起重设备小心谨慎地将包装完***的设备吊运至预定安装位置上方，缓慢下降放置到基础上。在整个起吊过程中要保持设备平衡稳定，避免碰撞损坏设备外壳和其他附属设施。如果设备体积较***较重，建议邀请专业的吊装团队执行此项任务以确保安全无误。

2. 找正调平：利用水平仪等测量工具检查设备的水平度情况，通过调整地脚螺栓的高度来找正设备位置并使其达到规定的水平精度要求。这一步非常重要，它关系到设备内部各部件能否正常工作以及整个系统的运行稳定性。对于有多台机组并联运行的情况，还需要保证各台设备之间的相对高度一致。

3. 二次灌浆固定：在确认设备位置准确无误后，向基础与设备底座之间的空隙灌注水泥砂浆进行二次灌浆作业，进一步加固设备的基础稳定性。待水泥完全凝固干燥后拆除临时支撑物和其他辅助装置。



 （四）电气接线与联动试车

1. 电源接入：按照电气原理图将外部三相五线制电源引入设备的电控柜总开关输入端子排上，注意相序不能接反。电缆规格型号要满足***工作电流的需求并留有一定余量。接地保护线必须可靠连接到设备金属外壳上，确保人身安全。

2. 信号传输线连接：将现场的各种传感器（如温度传感器、压力变送器、浓度检测仪）的信号输出线接到对应的数据采集模块输入端口上；远程控制指令信号线也相应连接到相应的继电器输出端子上。所有接线端子都要编号标识清楚以便查找故障点。

3. 单机试运转：先分别开启各个***立单元进行单***试运行测试，观察电机运转方向是否正确、转速是否稳定、轴承温升是否正常等情况。然后逐步扩***范围进行联动试车，模拟真实工况下的全流程运行模式，检验整个系统的协调性和可靠性。发现问题及时停机排查解决后再继续试车直到一切正常为止。



综上所述，有机废气处理设备的生产过程涉及多个环节和技术要点，从精心设计到精细制造再到严格调试；而其安装工作同样需要严谨的态度和专业的技能来完成选址规划、管道连接、设备就位固定以及电气接线等一系列操作步骤。只有这样全方位地把控质量和细节，才能保证有机废气处理设备在实际运行中发挥出***效能，为企业实现达标排放提供有力保障，同时也为保护环境贡献一份力量。
